| Escuchas portables Dias 26 y 27 de marzo de 2011. GG66ms, Jundiaí/SP, Brasil. PY2OC / PY2ZX. SDR-IQ (Spectravue), Kenwood TS-2000, Sony ICSW-7600GR, Degen DE-1103. RGP-3, Loop hexagonal 1,15 m^2, Marconi con 25 m. vertical y dos secciones diagonales como carga de topo de 30 m. y aprox. 50 m. (sin sintonia). |
Vista general del espectro con la dipolo de 40 metros. No hay mucha ganancia
y poco QRN.

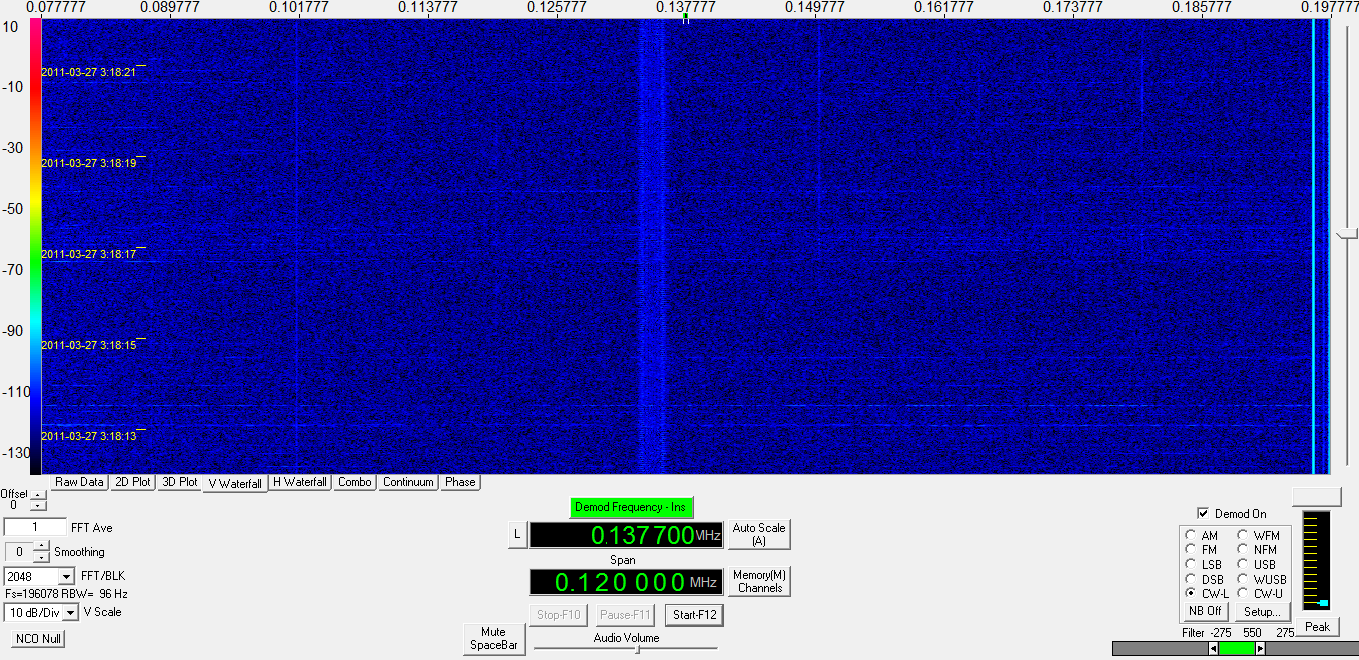

Vista ahora centrada en 137,7 kHz (con 120 kHz de span) en las cercanias
de la QRG de LU1DOW.

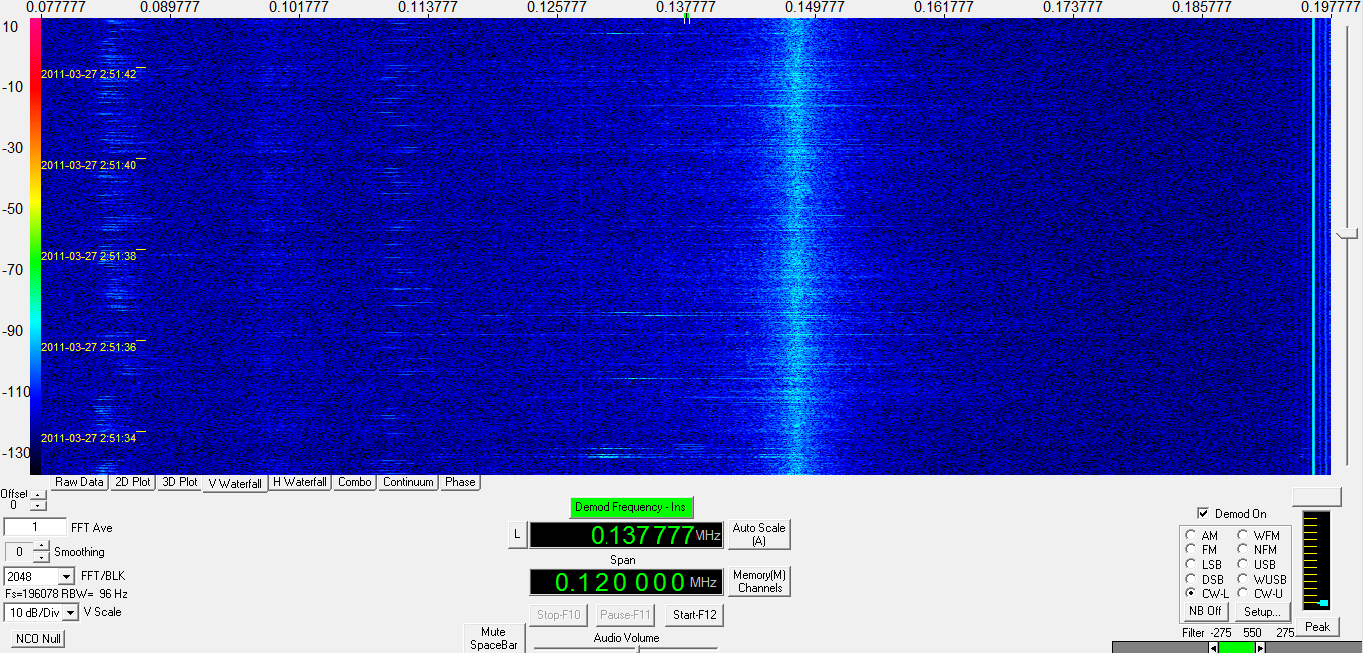

| Nueva perspectiva con la antena loop hexagonal proyectada por el ingeniero Martin Jenny. La parte brillante es la actuación de la antena como un filtro de corta banda. 150 kHz es la frecuencia mas baja en acuerdo con la configuración utilizada. |
| Espectro hecho con la RGP-3 sintonizable, antena portable inductiva muy conoscida en Brasil producida por DXCB. Así como la loop, su actuación es concentrada en la banda destacada. |

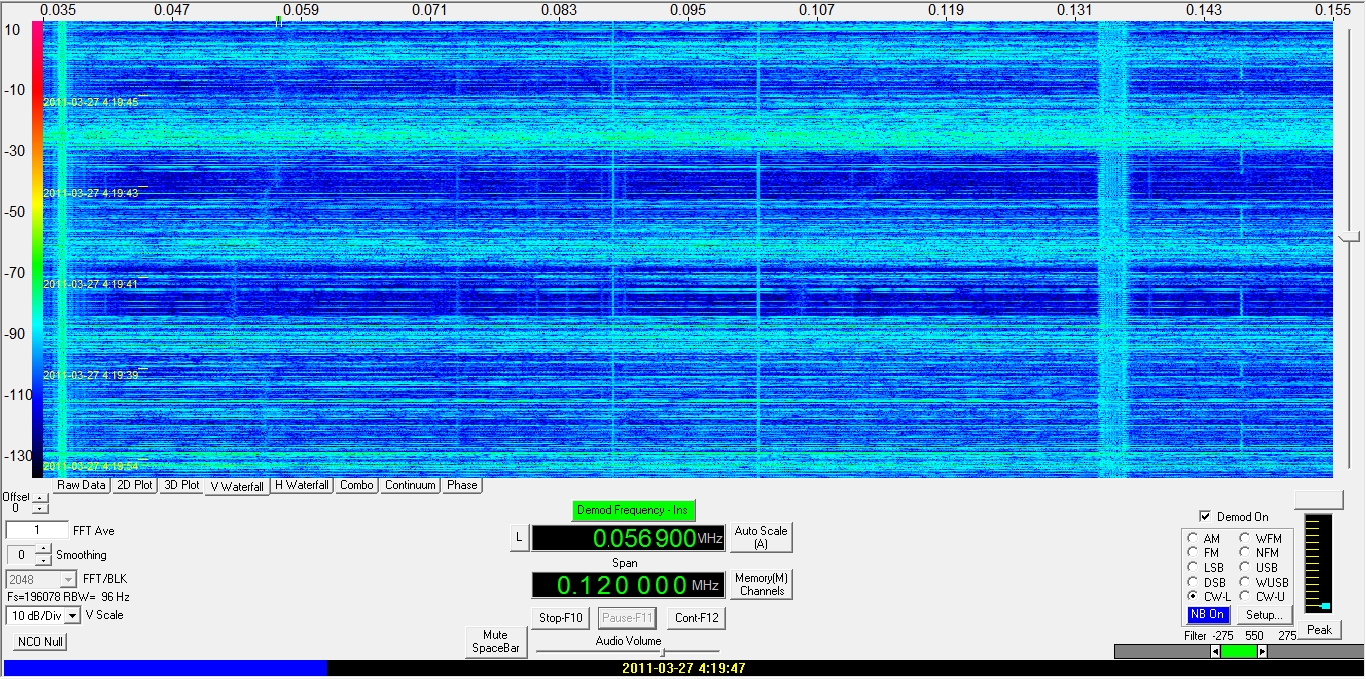

| Visión ahora con la Marconi. Probablemente la polarización vertical fué la final obtenida debido mucho QRN (lineas horizontales). Pero hay alguna ganancia y banda ancha (bueno para SDR). Miren sinales aprox. en 50 kHz y 105 kHz con QSY, son RFI. Muchas portadoras en la pantalla (lineas verticales) son ruídos. El QRM fué bajo. |

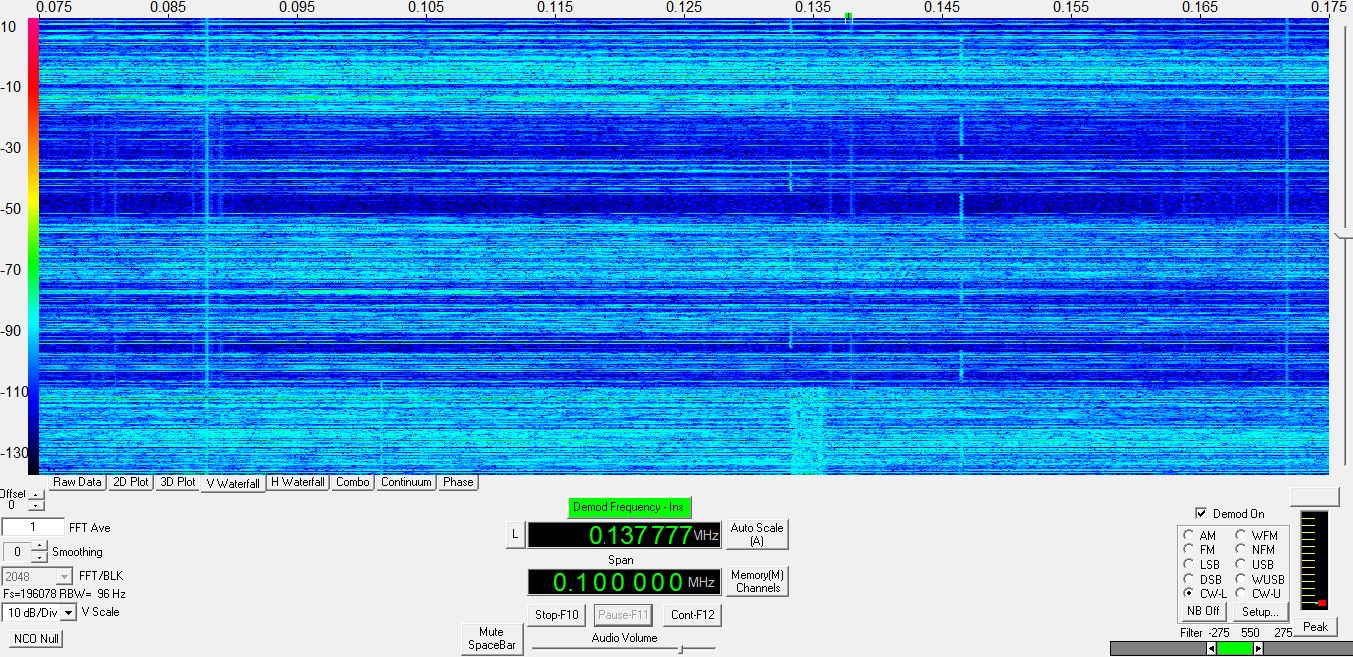

| Ahora espectro en detalle 100 kHz span), parte sin la presencia de otros electrónicos en la estación. Los digitales en 133,331 y 146,526 kHz son nuestras mejores indicaciones de DX, aunque persiste algunas portadoras contínuas en la zona de 137 kHz. |

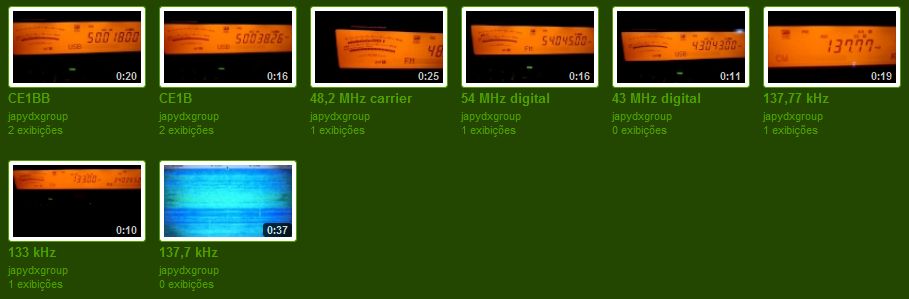

| Click en la imagem arriba para accesar a los videos hechos con TS-2000,
SDR-IQ y la Marconi. Gracias LU1DOW y PY2OC. |
